局放觸發信號

2021-11-09

局放觸發信號,選擇性的,接收狀態包括:沒有檢測到局部放電信號;沒有完全接收到局部放電信號;根據接收狀態調整配置參數,包括:當接收狀態不存在局部放電信號時,就可以調整觸發信號的觸發條件;當接收狀態不完全接收局部放電信號時,調整配置參數中相應的局部放電信號的幅度和采集時間。

可選擇的,接收狀態包括:完全接收到局部放電信號;在檢測電器設備局部放電信號接收狀態后,所采用的方法還包括:顯示局部放電信號。

可選擇顯示局部放電信號,包括:顯示所述局部放電信號所對應的至少一種:局域放電信號波形、局域放電信號的相位圖以及局部放電信號的時間-頻率參數圖。

局放

有選擇地,在檢測出正在探測的電器的觸發信號之前,所采用的方法還包括:檢查與電器相連的示波器的連通性;示波器的初始化。

選擇性的,觸發信號包括:上升沿信號。

選擇性地,在根據調整配置參數的基礎上對PD信號進行檢測后,所采用的方法還包括:獲得局部放電信號對應的分段波形和各波形所對應的時間信息;存儲分段波形和時間信息。

另外,還可以選擇先探測出被探測電器的觸發信號,所采用的方法是:從人機交互界面接收選擇指令,其中,該選擇指令用來觸發檢測觸發信號。

在本發明實施例的另一方面,提供了一種局部放電信號檢測裝置,其包括:第一檢測模塊,用于從被探測的電力設備檢測觸發信號;用來檢測電力設備局部放電信號的接收狀態,并根據接收狀態調整配置參數的調節模塊。

第三檢測模塊,根據調整后的配置參數,對局部放電信號進行檢測,并利用其調節后的配置參數對其進行檢測。

可以選擇,調整模塊,也用來執行下列一種處理過程:當接收狀態為沒有檢測到局部放電信號時,對觸發信號的觸發條件進行調整;當接收狀態是局部放電信號沒有完全接收時,調節組態參數中相應的局部放電信號波形的幅度和采樣時間。

局放

按照本發明實施例的另一種存儲媒體,該存儲媒體包括所存儲的程序,其中,在程序運行時,控制存儲媒體所在的裝置執行上述局部放電信號檢測方法。

在此基礎上,還提供了一種處理器,處理器用來運行程序,其中,在程序運行時,執行上述局部放電信號檢測方法。

通過檢測來自被探測的電器設備的觸發信號;當觸發信號被檢測到時,檢測到電器設備局部放電信號的接收狀態,并根據接收狀態調整配置參數。

在局部放電信號檢測中,利用配置參數檢測局部放電信號,通過調節配置參數檢測局部放電信號,實現了系統的自動調節和局部放電信號檢測。

這樣,就可以實現局部放電的快速定位與診斷,系統的操作簡便、靈活、功能全面,進而解決了現有技術中不能自動調節局部放電信號、檢測局部放電信號等技術問題。

附圖說明

局放

這里列出的附圖是為了進一步了解本發明,構成本應用程序的一部分,并且本發明的示意性實施例及其說明用于解釋本發明,不構成對本發明的不當限定。

在附圖中:

圖示1為基于本發明實施例的一種局部放電信號檢測方法流程圖;

2為根據本發明實施例設計的一種局部放電信號檢測設備的結構圖;

3為基于本發明實施例的在線操作模式界面示意圖;

圖示4為基于本發明實施例的一種脫機模式接口示意圖。

特定的執行方式。

應當指出,如果不沖突,本申請中的實施例和實施例中的特性可以互相結合。

在下面的附圖和實施例的幫助下,對本發明進行了詳細闡述。

為讓該技術領域的人員更好地了解本發明方案,下面將結合本發明實施例中的附圖,對本發明實施例中的技術方案進行清晰、全面的描述,顯然,所述實施例只是本發明部分的實施例,而非所有實施例。

根據本發明中的實施例,在未進行創造性勞動的情況下,由本領域普通技術人員獲得的所有其它實施例,均應屬于本發明保護的范圍。

必須指出的是,本發明的說明書和權利要求書以及上述附圖中術語“第一”、“第二”等是用來區分相似的對象,而不是用來描述具體的順序或順序。

應考慮到所用的數據可在適當情況下互換,以使此處所述的本發明的實施例能夠按除此處所示或所述之外的次序執行。

另外,"包括""以及它們的變形,其目的是覆蓋非排他性的成分,例如,一個過程是包含一系列步驟或單元,這些步驟或單元的方法、系統、產品或設備并不局限于清晰列出,而可以包括未明確列出的步驟或對其進行說明,方法,產品或設備固有的其他步驟或裝置。

實施例1

通過本發明實施例,提供了一種局部放電信號檢測方法的實施例,需要說明的是,該方法的流程圖所示的步驟可以在計算機系統中執行,例如一組計算機可執行的指令,而且,盡管邏輯次序是在流程圖中表示的,但在某些情況下,顯示出或描述的步驟可能與這里的順序不同。

1是基于本發明的實施例的局部放電信號檢測方法,如圖1所示,其包括以下步驟:

步長S102,檢測待測電器觸發信號。

可選配,被檢電器可以但不限于變電所中的電力設備,觸發信號包括:上升沿信號。

S104,當檢測到觸發信號后,對電器局部放電信號的接收狀態進行檢測。

選擇性的,接收狀態包括:沒有檢測到局部放電,沒有完全接收到局部放電信號,完全接收到局部放電信號。

另外,還可以先從被探測的電器上檢測觸發器信號,然后從人機交互界面接收選擇指令,其中,選擇指令用來觸發檢測觸發信號。

本文提出的PD信號檢測方法可采用軟硬件相結合的方式實現,對話框可選擇進入信號采集、數據處理或直接關閉程序等操作;采樣采用一種上升沿觸發方式,第一檢測模塊檢測到符合觸發條件的信號,即,采集單元檢測到局放信號后,通過對信號的處理,得到定位結果,然后傳送到計算機進行顯示。

若檢測過程中沒有檢測到局部放電信號,可以通過調節觸發設置來實現,如果檢測時無法采集到完整的信號,則可以通過調節幅度和時間設置來調節。

通過適當的調節,可以實現局部放電的快速檢測和定位。

還有,還可以選擇,在探測到的電器中檢測觸發信號之前,先檢查連接電器的示波器的連通性,然后再對它進行初始化。

局放

在程序中初始化變量,上面所述的示波器和程序處理,確保示波器和程序正常啟動后立即開始采集信號。

還可選擇顯示接收到電力設備局部放電信號后顯示局部放電信號。

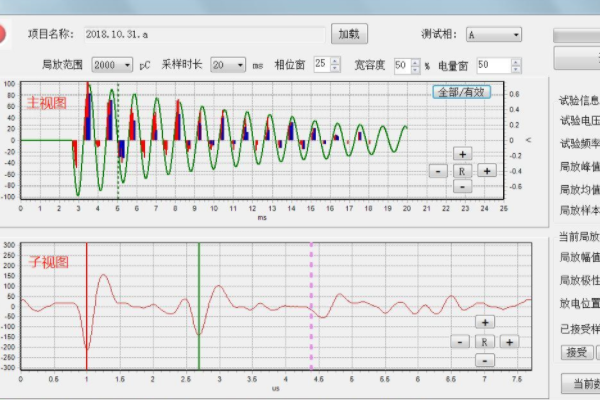

顯示局域放電信號包括:顯示局域放電信號所對應的至少一種:局域放電信號波形、局域放電信號的相位圖以及局域放電信號的時間-頻率參數圖。

步長S106,根據接收狀態來調節配置參數,其中配置參數是檢測局部放電信號所用的參數。

根據接收狀態調整配置參數,還包括:當接收狀態未檢測到局部放電信號時,對觸發信號的觸發條件進行調節;當接收狀態是局部放電信號沒有完全接收,就可以調節配置參數中對應的局部放電信號的幅度和采樣時間。

選擇性地,當接收狀態未收到完全的局部放電信號時,調整配置參數中相應的局部放電信號波形的幅度和采樣時間。

如:調整示波器上的幅度和時間設置,以檢測出完整的局部放電信號,在此情況下,示波器上顯示的內容可在系統顯示裝置上顯示。

這其中,系統對局部放電信號進行了檢測。

S108,根據調節配置參數對PD信號進行檢測。

另外,根據調節后的配置參數來檢測PD信號,該方法還包括:獲取。
