準發機械數顯表怎么調試尺寸
2021-12-07
功能
顯示器：8位發光二極管顯示，第一位為符號位。
X軸半徑直徑換算。
·計數方向設置。
·線性誤差校正。
*斷電記憶功能。
·柵參點的作用點。

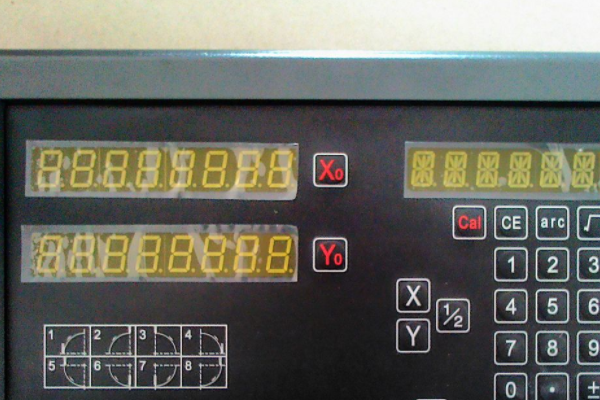

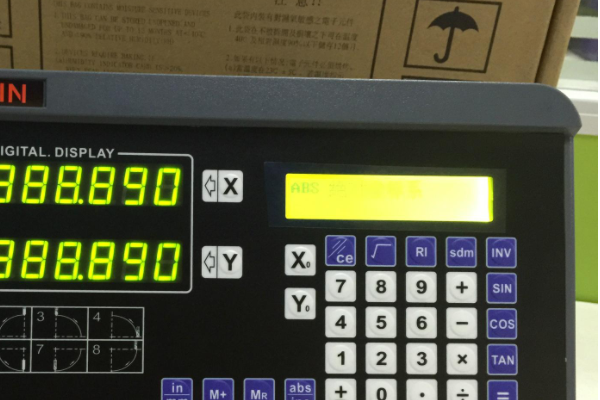

1鍵盤和狀態指示燈(雙座標志見圖1A，三座標志見圖1B)
0-9數字鍵。
•小數點鍵
+/-符號鍵。
清除CE，狀態清除。
回傳確認鍵。
XX軸鍵(指示燈在它的左側)
YY軸鍵(指示燈在它的左側)
ZZ軸鍵(指示燈在左邊)
MM/IN公制/英制轉換鍵。
REF光柵參考考點鍵(指示燈在上方)
ERR線性誤差系數設定鍵(指示燈在上面)
C+/-計數方向設置鍵(指示燈在上面)
R/D半徑/直徑轉換鍵(指示燈在它上面)
EDM(三座標)EDM加工狀態鍵，(指示燈在其上)
M(雙座標號)備用鍵，用于擴展(指示燈在上面)
PRG編程鍵(指示燈在上面)
ABS相對/絕對座標鍵(指示燈在其上)
操作
清零，置數。
—按CE鍵對軸指示燈亮的軸清零。
-按數字鍵'0-9','+/-'鍵可以將數值設置到指示軸亮的軸上。
X軸半徑/直徑變換
-按“R/D”鍵，其上方的狀態指示燈將完成一次亮、滅的轉換，當指示燈亮?xí)r，X軸顯示的值是實際的2倍；指示燈熄滅后顯示實際值。
計數方向的設置
—在“C+/-”鍵下，上面的“C+/-”燈閃爍，LED顯示當前軸體右側的第二個LED顯示“0”或“1”，0表示正常計數方向，1則相反。
-按'0'或'1'，切換方向。
—通過其它軸鍵來改變其他軸的設置。
-修改后，按"C+/-"鍵，"C+/-"燈熄滅，返回正常狀態。
米/英制換算
—按“MM/IN”鍵的公制、英制、英制顯示5位小數，可分3位、4位、2位。
相對/絕對坐標
按住ABS鍵，以切換相對及絕對座標顯示。
與之對應的指示燈亮表示絕對座標，反之亦然。
線性誤差修正系數的設置
-按“ERR”鍵，上方指示燈閃爍，當前軸左側第二個LED顯示“0”，右側顯示原始校正系數。
如果不想修改，再按“ERR”鍵，指示燈熄滅，回到正常狀態。
-修改參數時，按數字鍵，輸入新的設定值。
-按ENT鍵，確認新的系數，ERR燈熄滅，恢復到正常狀態。
如要修改其他軸，按相應的軸鍵，重復上述三步，繼續修改。
注意：數字范圍是-9.999—9.999毫米，表示每米修改的長度。
