概述

在環網柜運行過程中，不可避免地受到電、熱、機械和環境等各種因素的影響，絕緣介質不斷劣化，導致運行狀態不佳，甚至發生各種故障，引起局部乃至大面積停電，造成巨大的直接或間接經濟損失。因此，對環網柜進行運行狀態監測便成了一項不容忽視的工作。

裝置結構介紹

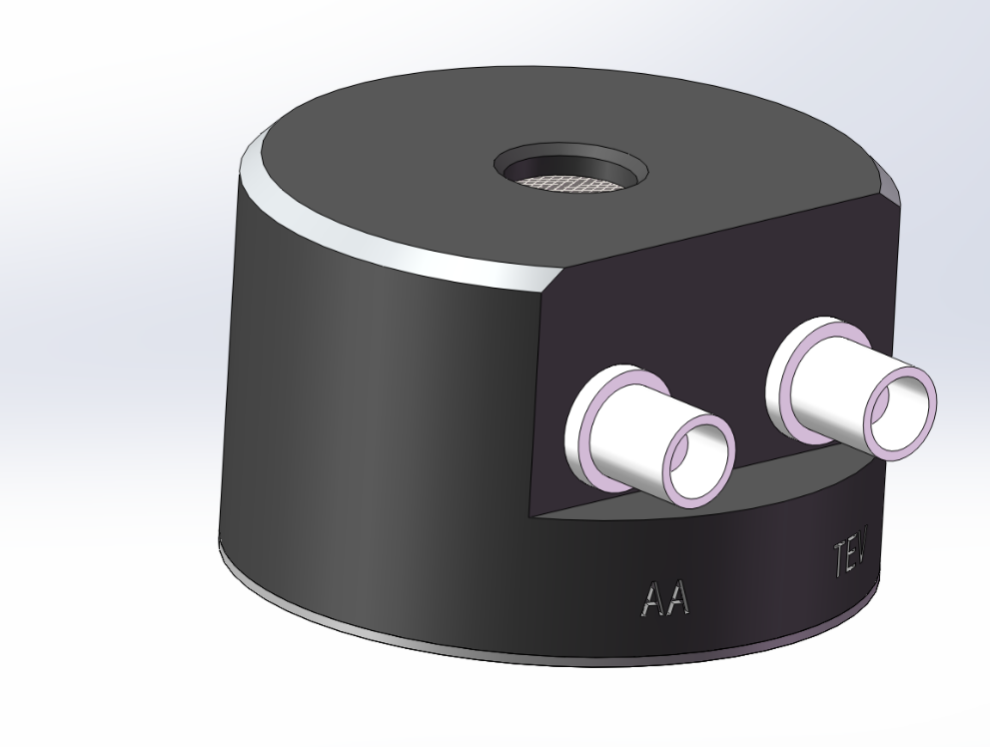

本裝置利用暫態地電壓和超聲波二合一傳感器進行信號耦合，并通過信號線傳輸至局放數據處理終端，進一步通過RS485等方式將數據上傳至數據管理傳輸單元，數據管理傳輸單元可通過無線通訊方式將數據上傳至云服務器，對監測數據實現遠程訪問。傳感器采用局放傳感器（超聲波+暫態低電壓二合一），安裝于環網柜機構室和電纜室之間。

整體結構圖如下所示：

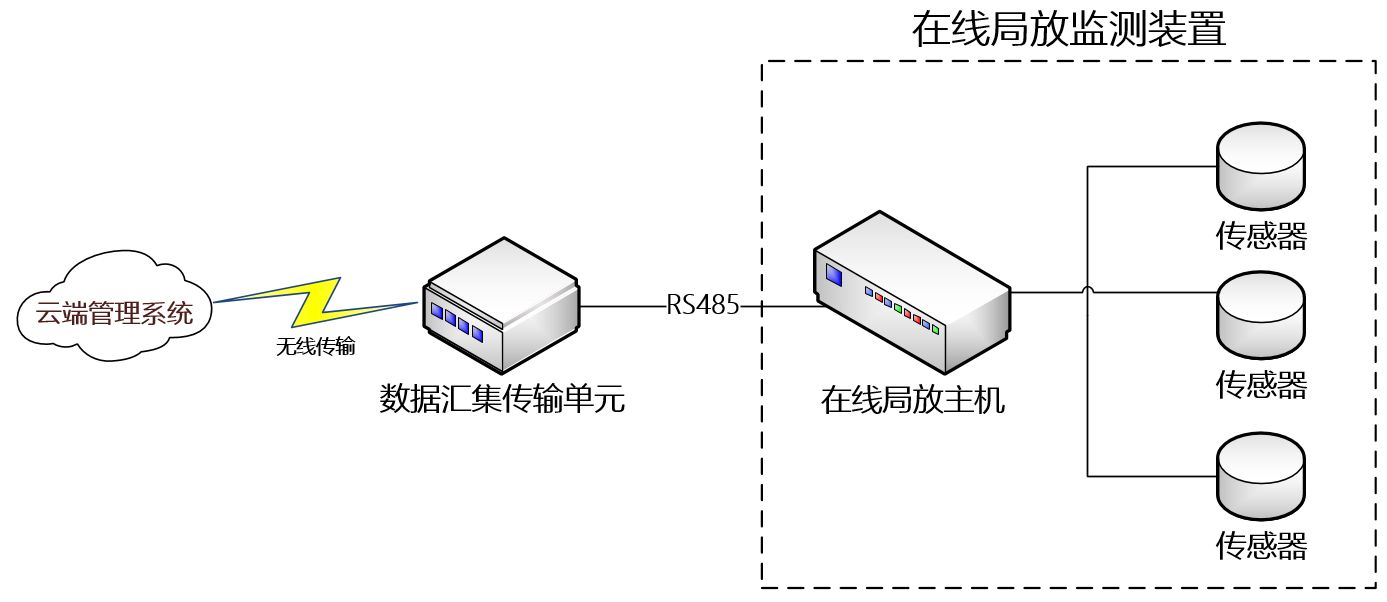

圖1 整體結構圖

說明：

1、在線局放監測裝置僅為圖中框線內的部分，包括局放主機和傳感器兩個部分；

2、一個主機可以連接1~8個傳感器，如需8個以上監測點需要再增加主機；

3、主機通過485協議向數據傳輸單元報告實時監測結果。

產品功能

• 裝置綜合超聲波、TEV檢測方法能及時發現環網柜的絕緣缺陷，適用于10kV及以上電壓等級環網柜的局部放電在線監測。

• 裝置具備診斷分析和放電源定位功能：能實時分析并顯示各個監測點局部放電幅值【一秒內測到的所有放電脈沖中最大放電脈沖對應的峰值】（最大放電量）、頻次、峰值、均值、噪聲水平、脈沖周期數數據以及確定放電點相對位置，必要時給出報警，及早發現絕緣缺陷并進行預警、密集跟蹤監測和趨勢分析，對于瞬發故障進行錄波，并為評估其絕緣水平及老化程度提供判據，為環網柜的檢修工作提供依據。

• 裝置具備24h全程監測局放活動及趨勢功能，通過局放軟件可實現對數據采集間隔時間自行設置。

• 裝置具備就地?cái)?shù)字化功能：采集裝置可對局放信號進行就地?cái)?shù)字化，極大程度上簡化了數據處理，保證數據傳輸?shù)臏?zhǔn)確性。

• 系統故障告警功能，包括報警閥值設置、告警指示等，一定程度上避免事故的發生。

裝置具備自檢、數據存儲、測試信息管理功能。

技術指標：

技術參數：
